在不断进步的城市化建设中，城市的用电需求也越发的增长。电力电缆。相当于一座城市的桥梁，构建一代又一代的城市接壤。

它被当做连接电路和传输工具而普遍应用，就总的形势来讲，电力电缆故障时电力故障中十分至关重要的一个方面。因此，我们需要清楚直接的了解到，在电缆故障的事故中，出现故障的直接原因和安全隐患种类，从而实时准确的应用检测的方式，还排查和处理此类事故的放生。

这里讲到的，就是我们所说的电缆故障测试仪。

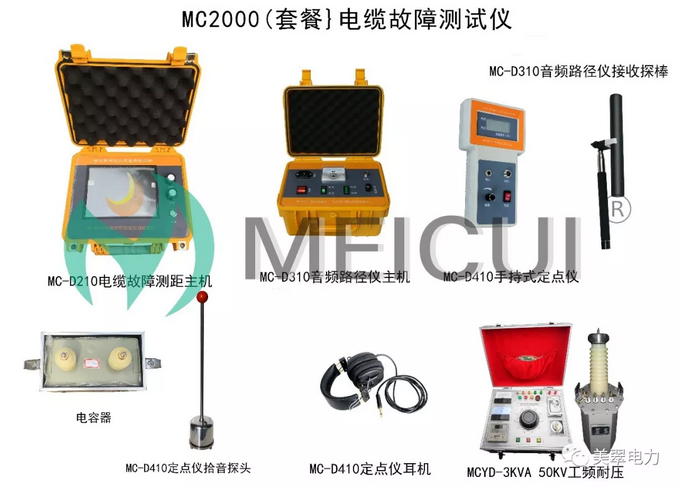

本次江西客户，采购我司MC2000电缆故障测试仪一套！

我们具体来看一下这套设备的组成部分吧！

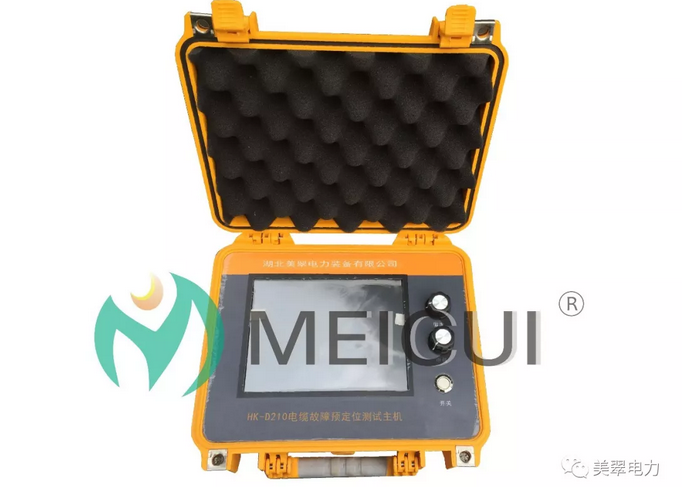

 一、测距单元：HK-D210电缆故障测距主机

【功能与特点】

①可测35KV以下等级所有电缆的高、低阻故障，适应面广。

②具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

③检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

④8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

⑤具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

⑥具有计算机通讯接口，可方便将数据及图形保存在计算机内。

⑦无测试盲区。

⑧内置电源，可在无电源环境测试电缆的开路及低阻短路故障。





【主要性能指标】

1．测试方法：低压脉冲法、高压闪络法；

2．冲击高压：低于35KV电力电缆；

3．数据采样速率：200MHz、160 MHz、100MHz、50MHz；

4．测试距离：＞32Km；

5．读数分辨率：小于1m；

6．系统测试精度：小于50cm；

7．测试电缆脉宽设有0.05/0.1/0.2/0.5/1/2/8微妙

8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；

9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11．工作条件：温度-20℃～+50℃，相对湿度90%。

12.体 积：290mm×250mm×120mm；质量2.5㎏

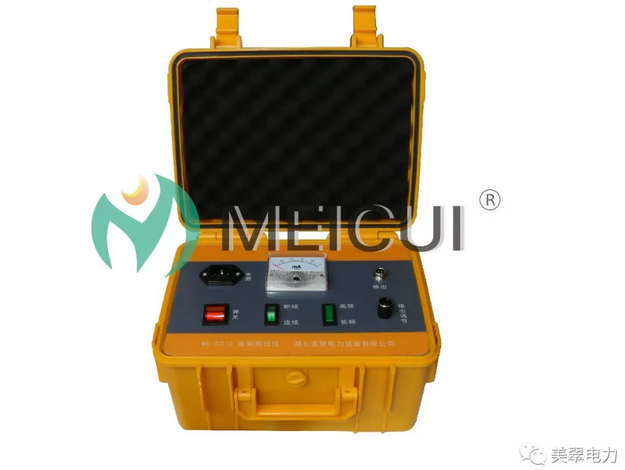

路径仪单元：MC-D310电缆故障音频路径仪

【主要性能指标】

1.电缆路径信号产生器

输出信号：低频（1KHz）、  高频（15KHz）

输出方式：连续、断续

输出功率：30W

工作环境：温度-20 ℃--50 C°；湿度≤95%；海拔≤5000m

物理特性：280mm×240mm×150mm；质量2㎏

供电方式：AC220V 50Hz ±10%



2.电缆路径信号接收器

接收信号：低频（1KHz）、高频（15KHz）

接收方式：谷值法（天线竖直接收）、峰值法（天线水平接收）、天线45°测深法

监听方式：高阻军用监听耳机

工作环境：温度-20 C°--50 C°；湿度≤95%；海拔≤5000m

物理特性：体积180mm×100mm×60mm；  质量:0.5㎏

供电方式：9V电池一节

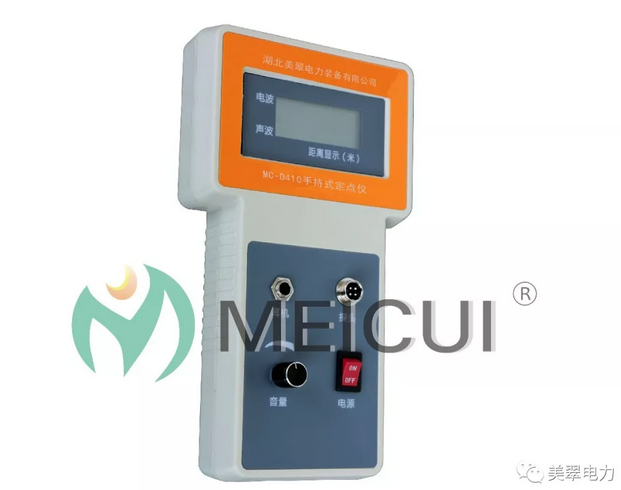

三：定点仪单元：MC-D410电缆故障声磁同步定点仪

【主要性能指标】

1.可同步接受故障点放电时产生的声波和电磁波，经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。

2.显示距离：最大22.6米，最小距离0.1米；

3.声放大量：120db

4.磁放大量：90db

5.电源电压：9V；功耗：0.6W；

6.配军用高阻抗噪耳机；

7.定点误差：≤0.2m；

8.使用温度：-20—50℃；

9.外形尺寸：定位仪：180×80×70mm；探 头：Ф85×90mm；重 量：1.5Kg（含探头）；

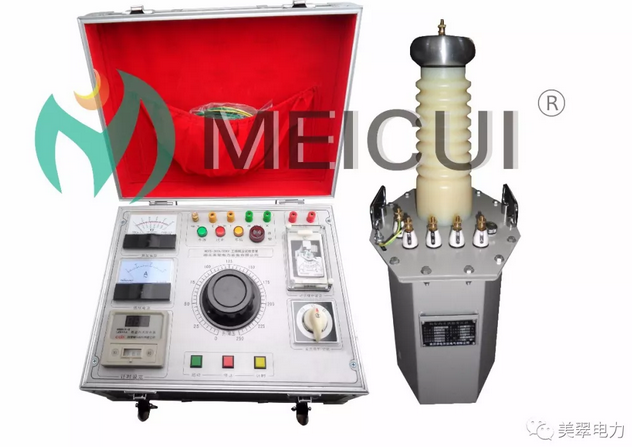

四：高压信号单元：MCYD-3KVA/50kv交直流工频耐压试验装置一套

1.操作箱容量：3KVA

2.试验变压器技术指标：

容量:3KVA

输入电压：200V

输入电流：15A

输出电压：AC50KV DC70KV

输出电流：60mA

测量电压：100V

变比：500

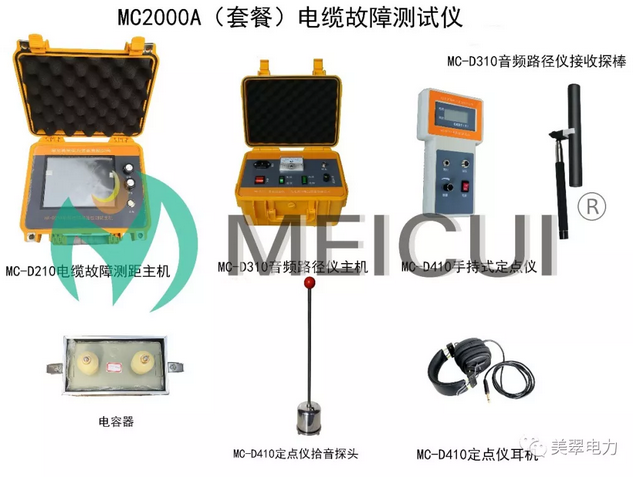

同系列中，还有另外一款MC2000A，与MC2000不同的是，相差一个的工频耐压装置。



更多详情，可自助查询湖北美翠电力官网，或来电联系我们了解更多！
