你知道吗

     一些高压设备中，放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，此时应立即通知设备委会部门采取相应措施。

    这个时候，由湖北美翠电力装备有限公司生产的MCBJF-1900便携式局部放电检测仪，就能派得上用场了。

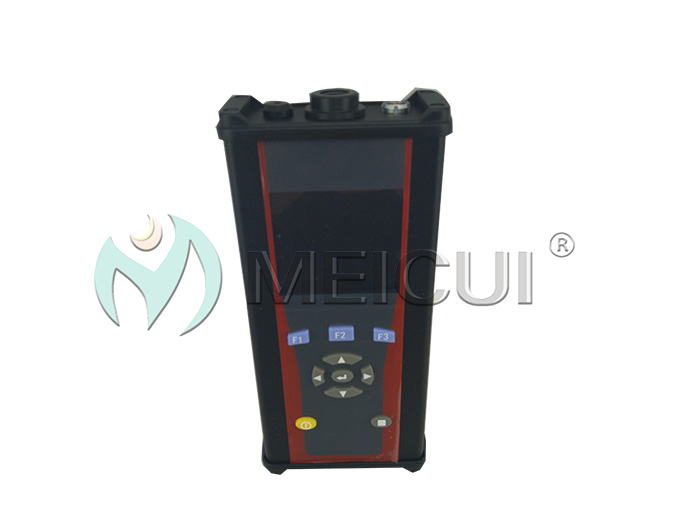

MCBJF-1900便携式局放，主要用来检测中高压(MV/HV)设备中的局部放电源。 如果没有检测到放电，并不意味着中高压设备无放电活动。 前面提及到的某些隐患因素，所以就安全环境的保护，立即使用该设备进行排查检测。

MCBJF-1900便携式局放检测仪有哪些优势呢?

该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、开关及其它高压电器局部放电的定量测试。

         面板介绍

MCBJF-1900便携式局部放电检测仪采用便携式结构，内含信号接收及数据处理模块，具备多种分析模式，可方便地对电气设备局部放电所产生的特高频信号及超声波信号进行测量。与同类产品相比具有操作便捷，功能强大的特点。

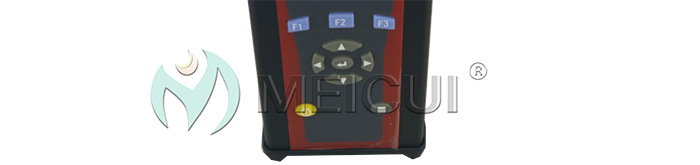

本产品键盘布局如下所示：

1.F1键：在测试过程中按下“F1”键用于存储当前的测量数据；

2.F2键：通过“F2”键可以调出主机存储器内的历史数据；

3.F3键：在测量界面时F3键用于切换传感器类型，在数据管理或设置界面中为退出键；

4.方向键：上下方向键在测试时用于增益的调节，可以在0～90dB之间调节；在功能设置中用于调  整时间等；在历史数据浏览中用于上下翻页；

5.确认键：测试中按下确认键即可进入设置菜单；

6.电源：开启和关闭仪器电源，需要长按 3 秒钟方可生效；

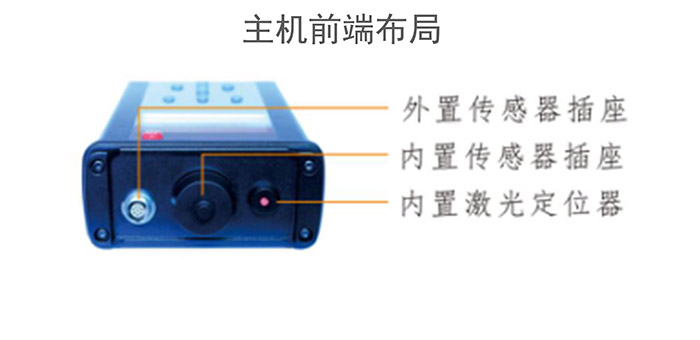

本产品主机除了内置一个超声传感器外还配备一个外部传感器接口，特高频 UHF 传感器、TEV传感器、外置超声波传感器均通过该接口连接，采用同一接口设计，使操作更为简单。

1.耳机接口：该接口采用国际统一的工业型标准型接口，在测试中通过耳机听取局部放电的声谱信号，可以使用左右键来调节耳机音量。

2.充电接口。主机充电时通过随机配置的电源进行充电，一般充满电需要4~5小时充电时间。

3.复位开关。在仪器出现异常是可以点按此开关或“▇”按键进行系统复位，复位无需担心历史数据丢失。

1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。

2、检测原理：特高频法(UHF)、超声波法(UA)及地电波法(TEV)。

3、检测频带：特高频为300～1500(MHz)，超声波为20～200(KHz)。

4、测量范围：特高频为 -80～-20dBm，超声波为 0～90dB。

5、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。

6、传感器：

① 特高频传感器：300～2000(MHz)，具备定向接收特性；

② 超声波传感器：20～200(kHz);

③ 地电波：10 ~ 70MHz。

7、具有内置超声传感器，地电波、超声波二合一传感器；

8、软件功能：

① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；

② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；

③ 具备数据的现场存储功能。

9、仪器特征：

① 屏幕显示：高对比度 3.5 英寸TFT彩屏。

② 数据存储：可保存 1000 组测试数据。

③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。

④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。

⑤ 外形尺寸：220 * 100 * 40。

⑥ 仪器重量：1.5kg。

⑦ 环境温度：-20℃～45℃。

⑧ 存储温度：-25℃～60℃。

10、成套配置：主机、传感器、交流适配器、连接电缆及运输箱。

欲知更多产品详情，赶紧来电联系我们吧！
